Ascenseurs accessibles - Solutions conformes EN 81-70

La norme EN 81-70 définit les commandes, les distances, les dimensions, les contrastes et les accessoires d'ascenseur qui facilitent l'accès aux personnes à mobilité réduite utilisant notamment des fauteuils roulants ou des aides à la marche ou toute autre charge accompagnant vos usagers dans leurs déplacements vers vos différents étages. Les ascenseurs KONE MonoSpace® DX 700, KONE MonoSpace® DX 500, KONE MonoSpace® DX 300, KONE TranSys™ DX et KONE MiniSpace™ DX sont tous disponibles avec la conformité EN81-70.

Dimensions Ascenseur - Normes Ascenseur

Dimensions Ascenseur - Normes Ascenseur

Dimensions Ascenseur - Normes Ascenseur

Un ascenseur qui répond aux besoins de tous vos usagers

Chez KONE, nous avons à cœur la bonne expérience de vos utilisateurs. Avec les ascenseurs accessibles et conformes aux normes EN 81-70, vous serez en mesure de proposer des déplacements agréables et facilités à tous vos usagers, une solution idéale pour les structures accueillant des personnes à mobilité réduite se déplaçant avec différents équipements d’aide au transport.

La satisfaction au cœur de notre mission

Notre objectif est de vous offrir un équipement adapté pour garantir une expérience de déplacement rassurante et accessible. Pour toute personne à mobilité réduite, l’ascenseur est une nécessité pour se déplacer vers vos étages, nous tenons donc à rendre accessible chaque mobilité quotidienne. Les dimensions de nos cabines sont également adaptées à l’accueil de toute personne et de tout équipement, et bénéficient d’une résistance plus importante à la charge de kg maximum. Ainsi, les déplacements sont simplifiés et la satisfaction de vos usagers est optimisée grâce à une expérience inclusive.

Le respect des normes de sécurité

Les normes 81-70 s’adaptent à nos différentes cabines d’ascenseurs pour vous offrir une accessibilité accrue et modulable en fonction de vos équipements. Et chez KONE, nous nous engageons à vous faire profiter d’appareils conformes aux réglementations en vigueur, afin d’assurer un gage de qualité et de sécurité à vos usagers comme à vos gestionnaires.

Exigences fondamentales

La norme introduit des exigences quant à la taille des cabines d’ascenseurs et aux caractéristiques nécessaires pour leurs intérieurs :

  • Une main courante doit être installée dans la cabine d'ascenseur sur le côté du panneau de commande de la cabine (COP)
    • Si la distance entre le COP et le coin adjacent est inférieure à la possibilité de mettre la main courante de 400 mm sur le mur, une main courante doit être installée des deux côtés du COP
    • Pour les types de cabines 1, 2 et 3 (voir tableau 1), la main courante peut être installée sur le mur opposé au COP, si la largeur de la paroi avant est inférieure à la profondeur de la main courante
    • Pour les types de cabines 4 et 5, la deuxième main courante doit être installée sur le mur opposé au COP ou sur le mur arrière.
  • Le miroir est obligatoire pour les types de cabines 1, 2 et 3
  • Les finitions décoratives ne peuvent pas réduire la profondeur et la largeur nominales de chaque type de cabine de plus de 15 mm sur chaque paroi :
    • Aucune caractéristique supplémentaire ne doit être fixée aux parois de la cabine en dessous d'une hauteur de 800 mm, ce qui peut restreindre l'hébergement et les virages des passagers en fauteuil roulant ou des passagers avec d'autres types d’aides à la marche. Ce serait notamment le cas pour les voitures de type 1 et de type 2 limitant la profondeur minimale et pour les voitures de type 4 restreignant la plus petite dimension minimale. Dans certains cas, il peut être nécessaire d'augmenter la largeur ou la profondeur nominale de la cabine de quelques mm, en fonction de la finition des parois utilisée, pour tenir compte de l'espace supplémentaire nécessaire.

Exigences liées à la signalisation

La norme introduit également des exigences pour les dimensions et l'aménagement intérieur des cabines d'ascenseurs :

  • La force du signal audible doit être réglable entre 35 et 65 dB(A) pour les environnements de cabine. Dans les environnements bruyants, le niveau sonore doit être réglable jusqu'à 80 dB(A).
  • Un contraste de 30% est requis entre :
    • le bouton et le panneau de commande ou l'environnement immédiat
    • symbole sur le bouton et l'arrière plan du bouton
    • les signalisations palières et les alentours
  • Il n'y a aucune exigence de contraste de luminance pour les appareils montés sur le cadre de porte
  • Il n'y a aucune exigence de contraste de luminance entre le panneau de commande et la façade lorsque le panneau de commande contient cinq (5) boutons ou plus

Types de cabines et dimensions

Type de cabineLargeur minimale de la cabine (mm)Profondeur minimale de la cabine (mm)Largeur d'ouverture libre minimale (mm)
110001300800
211001400900
311002100900
41600 ou1400900
14001600900
52000 ou14001100
140020001100

Dimensions Ascenseur - Normes Ascenseur

img_landingCall_KSLD40

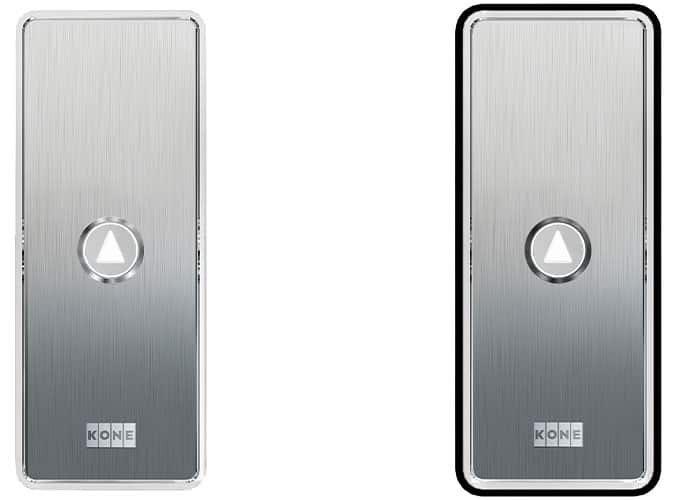

Exemple d'exigence de contraste EN 81-70:2018 (appareil non conforme à gauche, appareil conforme à droite).
